O que este circuito faz é detectar quando um sinal atinge um certo valor determinado pelos dois diodos zeners casados ligados em oposição. O circuito é do Linear Applications Handbook da National Semiconductor de 1994. O circuito pode ser elaborado com outros operacionais e exige fonte de alimentação simétrica.

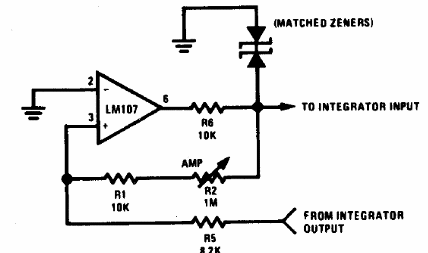

![Detector de Limiar
Detector de Limiar](/images/stories/banco/cir5957_0001.gif)
Detector de Limiar
