Este circuito foi encontrado numa documentação de 1994. Os transistores podem ser os BC558 e BC548 e o amplificador operacional de saída depende apenas da aplicação. O circuito detecta o nível de líquido de um reservatório pela variação da capacitância do sensor. O circuito pode ser alimentado por tensões de 5 V a 12 V.

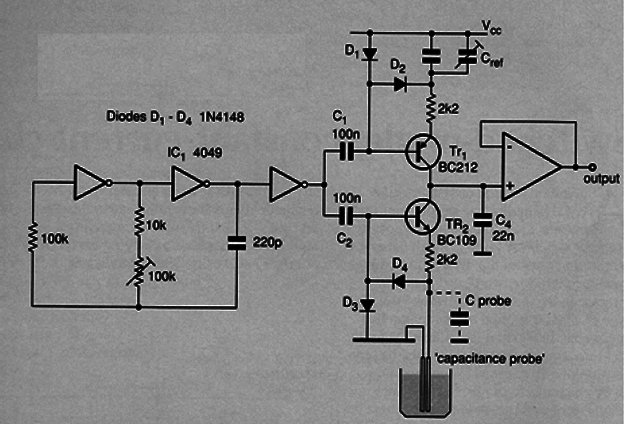

![Detector de Nível Capacitivo
Detector de Nível Capacitivo](/images/stories/banco/cir3805_0001.png)
Detector de Nível Capacitivo
