Este circuito pode ser usado em receptores para misturar o sinal do oscilador local com o sinal sintonizado obtendo-se a FI. A saída deve ser sintonizada para esta frequência. Qualquer MOSFET de porta dupla pode ser usado em frequências até algumas centenas de megahertz. O circuito é de uma documentação sobre FETs dos anos 70.

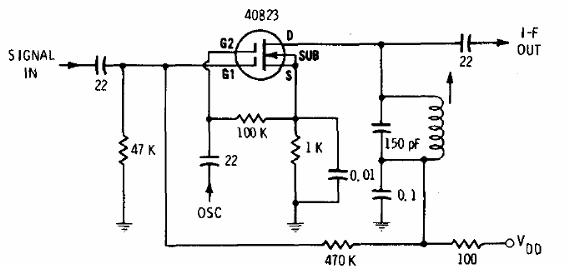

![Mixer com MOSFET de RF
Mixer com MOSFET de RF](/images/stories/banco/cir5674_0001.gif)
Mixer com MOSFET de RF
