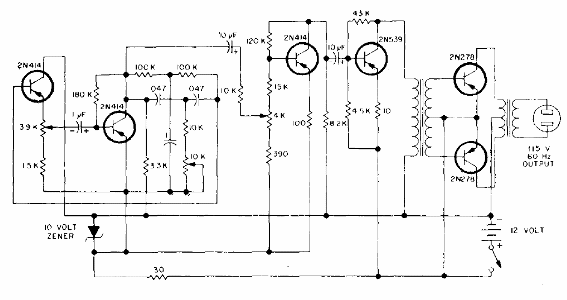

Este inversor é crítico quanto aos transformadores, podendo usar transistores equivalentes modernos como os MJ2955 na saída. O circuito fornece uma tensão senoidal de 115 V com entrada de 12 V.
![Inversor
Inversor](/images/stories/banco/cir5659_0001.gif)
Inversor
Este inversor é crítico quanto aos transformadores, podendo usar transistores equivalentes modernos como os MJ2955 na saída. O circuito fornece uma tensão senoidal de 115 V com entrada de 12 V.
