Este circuito pode ser sintonizado numa faixa de 100 kHz em torno da frequência do cristal. O transistor pode ser o 2N2222. Encontramos esta configuração numa documentação técnica dos anos 70.
![Oscilador a Cristal de 9,5 MHz Sintonizável
Oscilador a Cristal de 9,5 MHz Sintonizável](/images/stories/banco/cir5610_0001.gif)

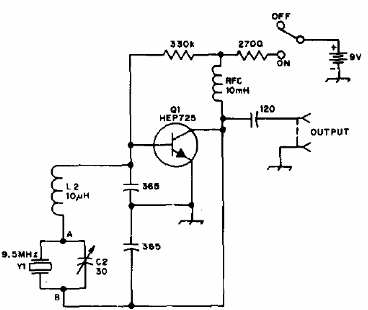

Oscilador a Cristal de 9,5 MHz Sintonizável
Este circuito pode ser sintonizado numa faixa de 100 kHz em torno da frequência do cristal. O transistor pode ser o 2N2222. Encontramos esta configuração numa documentação técnica dos anos 70.
