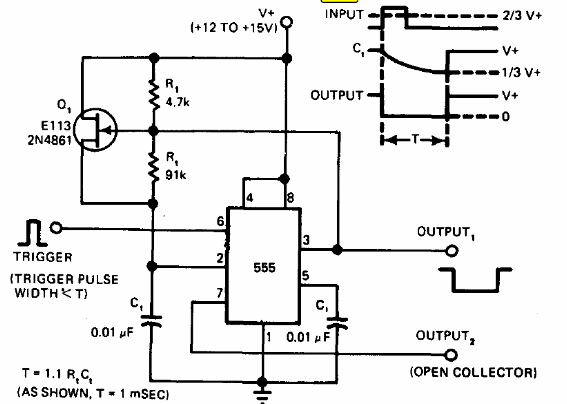

Este circuito é de um manual de aplicações de timers de 1977. O circuito fornece um pulso negativo cuja duração é T = 1,1 x R1 x C1. O FET pode ser o BF245 e o gráfico junto ao diagrama fornece as formas dos sinais obtidos.
![Monoestável 555 com Saída Negativa
Monoestável 555 com Saída Negativa](/images/stories/banco/cir5569_0001.gif)
Monoestável 555 com Saída Negativa
