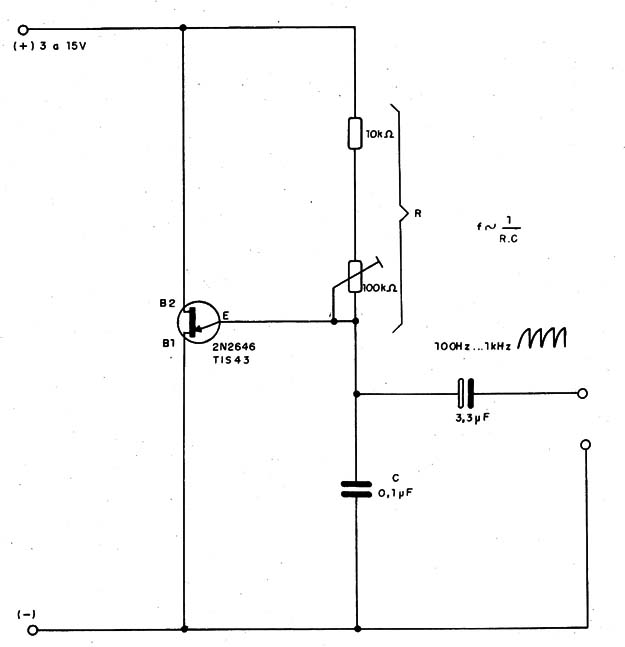

Este circuito, encontrado numa documentação de 1993 é a configuração tradicional de oscilador de relaxação com transistor unijunção. A frequência depende de C e do valor da resistência R.
![Gerador Dente de Serra
Gerador Dente de Serra](/images/stories/banco/cir7136_0001.jpg)
Gerador Dente de Serra
Este circuito, encontrado numa documentação de 1993 é a configuração tradicional de oscilador de relaxação com transistor unijunção. A frequência depende de C e do valor da resistência R.
