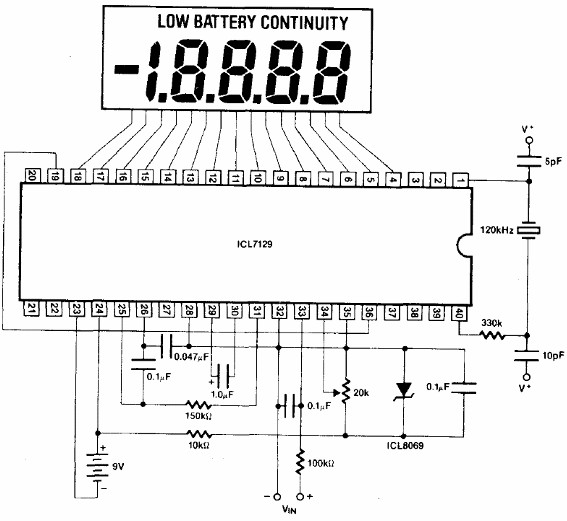

Este circuito é do manual da Intersil de 1983. O display é um LCD de 4,5 dígitos e a alimentação é de 9 V. Neste circuito, o fundo de escala é de 2 V. Encontramos esta configuração em muitos instrumentos comerciais.
![aplicação do conversor AD7129 de 4 e meio Dígitos
aplicação do conversor AD7129 de 4 e meio Dígitos](/images/stories/banco/cir7117_0001.gif)
aplicação do conversor AD7129 de 4 e meio Dígitos
