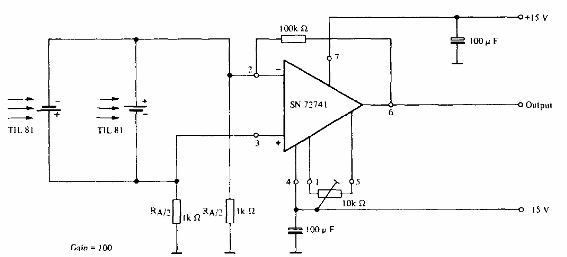

Encontramos este circuito num manual de opto-eletrônica daTexas Instruments. Nele são usados foto-diodos ou foto-células no modo de geração de tensão, ligados em oposição. O ganho é dado pelo resistor de 100 k e a fonte de alimentação deve ser simétrica.
![sensor Fotoelétrico
sensor Fotoelétrico](/images/stories/banco/cir6637_0001.gif)
sensor Fotoelétrico
