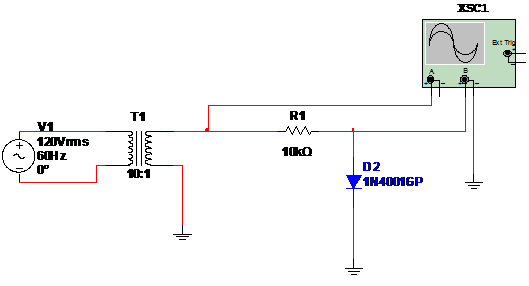

O circuito mostrado na figura 1 serve, não apenas para testar um diodo, como também para levantar sua curva característica. O transformador utilizado deve ter uma tensão de secundário com pico inferior ao suportado pelo diodo em teste. O resistor R1 é escolhido de acordo a corrente de teste, um valor normalmente bem inferior àquela para o qual o diodo é especificado. Na simulação utilizamos o osciloscópio virtual do Multisim Blue.

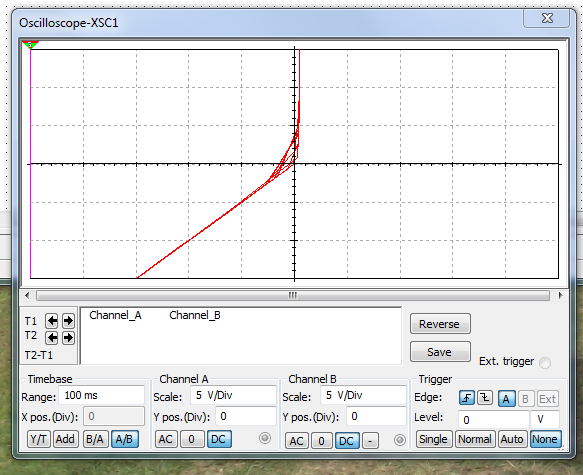

Na figura 2 temos a forma do sinal observado que corresponde à curva característica do diodo. Para obter esta curva devemos lembrar que o osciloscópio é ajustado para a base de tempo A/B ou seja, eixo X versus eixo Y.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0005.zip)
