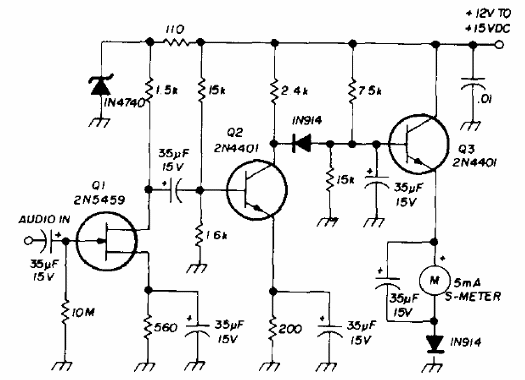

Este medidor de intensidade de sinal (S-meter) foi encontrado numa publicação para radioamadores de 1975. Podemos usar os BC548 para os bipolares e o transistor de efeito de campo pode ser o BF245 ou MPF102. O instrumento é de 5 mA de fundo de escala. A resposta é de 500 Hz a 10 kHz.
![Essímetro de 5 mA
Essímetro de 5 mA](/images/stories/banco/cir5342_0001.gif)
Essímetro de 5 mA
