Sempre tenho dificuldades em ligar potenciômetros, pois me confundo com a posição dos terminais. Pode me ajudar?

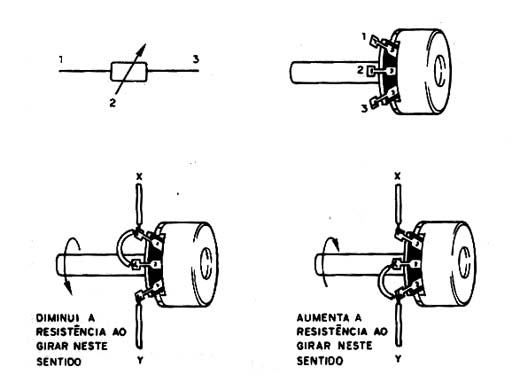

O terminal do meio corresponde ao cursor e os das extremidades ao elemento resistivo. Quando giramos o cursor, a resistência entre o cursor e um dos terminais aumenta enquanto que a resistência entre o cursor e o outro terminal diminui. Podemos ligar o potenciômetro de modo que a resistência aumente quando giramos para a esquerda ou para a direita, caso em que ele funciona como um reostato. Veja na figura.
![Ligação de potenciômetros Ligação de potenciômetros](/images/stories/desafio/duv0161_01.jpg)
Ligação de potenciômetros
