Aproveitei um velho transformador de um equipamento valvulado e ao fazer o teste de continuidade dos enrolamentos, verifiquei que existe um terminal que aparentemente não está ligado à nada. No entanto vi que sai um fio dele e que entra no transformador. O que é esse terminal e para onde ele vai?

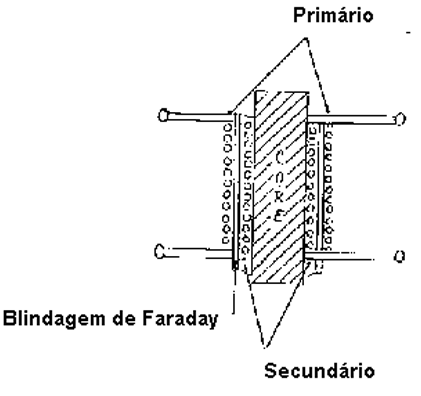

Provavelmente, este terminal corresponde ao que se denomina Blindagem de Faraday, uma placa de metal não ferroso entre o enrolamento primário e os demais enrolamentos. Esta placa serve de blindagem evitando a propagação de campos indesejáveis para os outros enrolamentos, ou seja, blinda o primário em relação ao secundário em relação aos campos elétricos, mas deixa passar os campos magnéticos que devem induzir as correntes nos secundários. O terminal desta blindagem deve ser ligado ao chassi (terra).
![](/images/stories/desafio/duv0129_01.png)
