Este circuito produz um bip audível se as lanternas acesas estiverem acesas e a porta for aberta, quando o motorista deixar o veículo. Este alerta fará com que o motorista volte e desligue a lanterna.

Obs. Este artigo é de 1993. A maioria dos carros atuais já conta com este recurso.

No entanto, se a porta for aberta para entrada e saída de um passageiro, um leve toque num interruptor de pressão impede o acionamento do bip, inibindo o circuito por aproximadamente 1 minuto, tempo este dado por R3 e C2. A base do circuito está em dois integrados 4093.

O consumo de corrente é extremamente baixo na condição de espera.

O som é produzido por um pequeno buzzer piezoelétrico e consiste em bips agradáveis, cuja tonalidade e modulação podem ser determinadas pelo montador.

Montagem

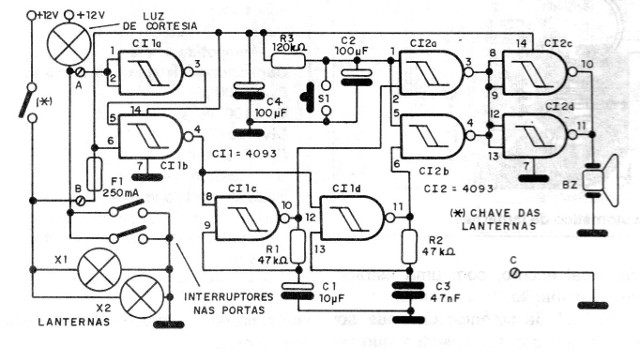

Na figura 1 temos o diagrama completo do lembrete de lanterna acesa.



   Figura 1 – Diagrama completo do aparelho
Figura 1 – Diagrama completo do aparelho

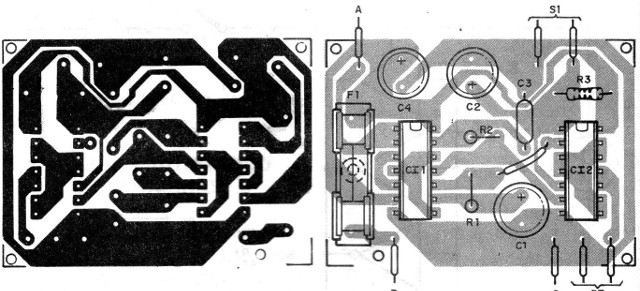

A disposição dos componentes numa placa de circuito impresso e mostrada na figura 2.



  Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Os dois circuitos integrados podem ser instalados em soquetes DlL, para maior facilidade de substituição em caso de necessidade.

Para o buzzer pode ser usado qualquer tipo e até mesmo uma cápsula piezoelétrica de microfone serve.



Prova e Instalação

Para provar o aparelho basta alimentar o circuito, aplicando 12 V no ponto B e 0 V no terra (ponto C).

O ponto A deve estar ligado ao positivo da alimentação através de um resistor de 10 k ohms. Quando aterrarmos momentaneamente o ponto A deve haver a emissão dos bips.

Os componentes R1 e C1 determinam a modulação, enquanto que os componentes R2 e C3 determinam o tom do bip.

Comprovado o funcionamento é só fazer a instalação do aparelho no carro. S1 deve ficar em lugar acessível, para inibir o toque quando a porta for aberta para embarque ou desembarque com as lanternas acesas.



Semicondutores:

CI1, Cl2 - 4093 - circuitos integrados CMOS



Resistores (1/8 W, 5%):

R1, R2 - 47 k ohms:

R3 - 120 k ohms



Capacitores:

C1 - 10 uF - eletrolítico de 16 V

C2, C4 - 100 uF - eletrolítico de 16 V

C3 - 47 nF - cerâmico ou poliéster



Diversos:

F1 - Fusível de 250 mA

S1 - interruptor de pressão NA

BZ – transdutor piezoelétrico cerâmico

Placa de circuito impresso, caixa para montagem, soquetes para os integrados, fios, solda etc.
