Este circuito emite um bip sonoro com bom volume quando a marcha-a-ré é engatada. O pequeno alto-falante piezoelétrico é instalado na parte traseira do carro de modo a ser ouvido pelas pessoas que eventualmente possam estar atrás do veículo durante sua manobra de ré.
Simples de montar e instalar, ele é acionado pela própria alavanca de mudança de marcha (câmbio), que já possui um interruptor que aciona as luzes de ré.
O circuito é um oscilador com base no 4093 e tem uma etapa de potência com um transistor Darlington do tipo TlP120.
Montagem

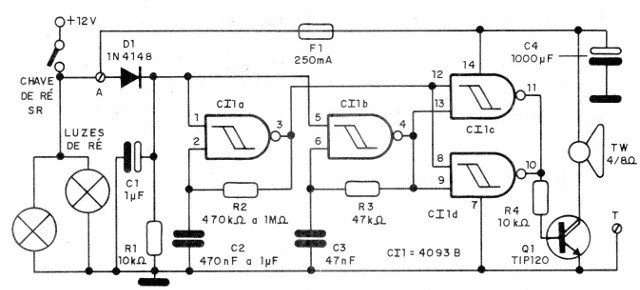

Na figura 1 temos o diagrama completo do Alerta de Ré.

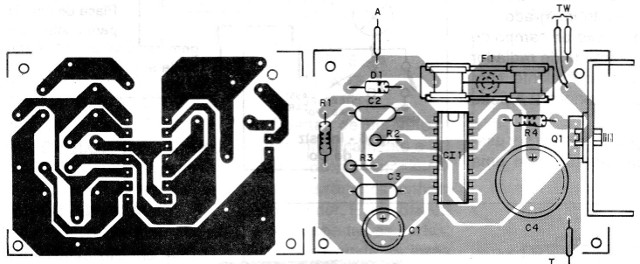

A disposição dos componentes numa pequena placa de circuito impresso é mostrada na figura 2.
O integrado deve ser montado num soquete, e o transistor precisa de um pequeno radiador de calor.
O transdutor pode ser tanto um pequeno alto-falante comum como um tweeter piezoelétrico.
O ponto T é ligado a qualquer terra (chassi).
O ponto A vai ao fio que alimenta as luzes de ré. Para a ligação do tweeter piezoelétrico (TW) use fios paralelos bem isolados.
Prova e Uso
Para provar o aparelho, basta alimentá-lo com 12 V.
A intermitência dos bips é dada pelo resistor R2 e pelo capacitor C2.
Estes componentes podem ser alterados numa boa margem de valores, assim como R3 e C3, que determinam o tom dos bips.
Comprovado o funcionamento é só fazer a instalação.
O ponto T é ligado a qualquer terra (chassi).
O ponto A vai ao fio que alimenta as luzes de ré. Para a ligação do tweeter piezoelétrico (TW) use fios paralelos bem isolados.
Semicondutores:
Cl1 - 40938 - circuito integrado CMOS
Q1 - TlP120 - transistor Darlington de potência
D1 - 1N4148 - diodo de uso geral
Resistores (1/8 W, 5%):
R1, R4 - 10 k ohms
R2- 470 k ohms a 1 M ohms
R3 - 47 k ohms
Capacitores:
C1 - 1 uF - poliéster ou eletrolítico de 16 V
C2 - 470 nF a 1 uF - poliéster ou eletrolítico de 16 V
C3 - 47 nF - poliéster ou cerâmico
C4 - 1 000 uF - eletrolítico de 16 V
Diversos:
F1 - Fusível de 250 mA
TW - tweeter piezoelétrico de 4 ou 8 ohms
Placa de circuito impresso, caixa para montagem, radiador de calor para Q1, fios, solda etc.
