Referências Rápidas para Projetos de Automação Industrial (ART1336)

Os leitores que trabalham com o projeto de automação industrial podem contar com uma coleção de documentos técnicos que possibilitam fazer a escoiha ideal dos componentes para uma determinada aplicação.

A Texas Instruments (www.ti.com) está disponibilizando 5 guias de referência para download em formato PDF, os quais podem ser baixados pelos links abaixo.

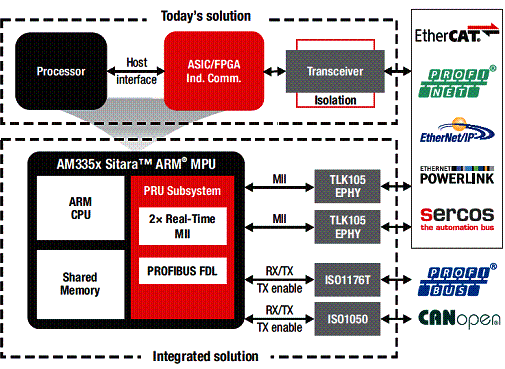

O primeiro Guia é o Industrial Communication Guide que trata das soluções para sistemas de comunicação em ambientes industriais com soluções Ethernet, Real-Timer Ethernet, Fieldbus e Sensor P2P. Na figura 1 temos um diagrama simplificado destas soluções.

Figura 1 - Soluções Texas para comunicação industrial

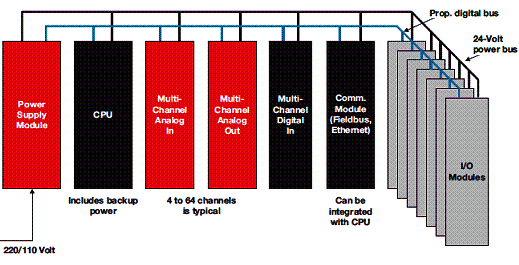

O segundo documento disponível é o Programmable Logic Control (PLC) Guide que trata das soluções Texas para sistemas PLCs, conforme mostra o diagrama de blocos da figura 2.O documento trata das soluções indo dos circuitos sensores e de processamento até a conectividade e as saídas analógicas.

Figura 2 - Conteúdo do Guia de soluções para PLCs

O terceiro guia disponível trata de sensores industriais. O Industrial Sensors Guide da Texas Instruments, disponível para download também trata de comunicações de campo, conforme o diagrama de blocos mostrado na figura 3.

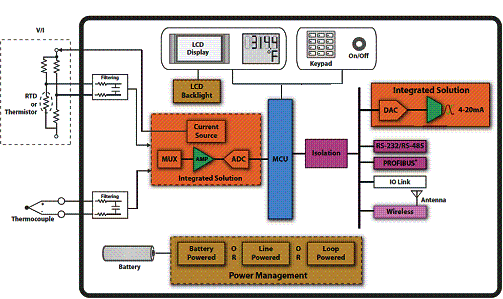

Figura 3 - Diagrama de blocos do guia para sensores tendo como exemplo um sensor de temperatura

Neste guia também temos informações sobre sensoriamento de pressão, fluxo, gases químicos, peso (balança eletrônica) e muito mais.

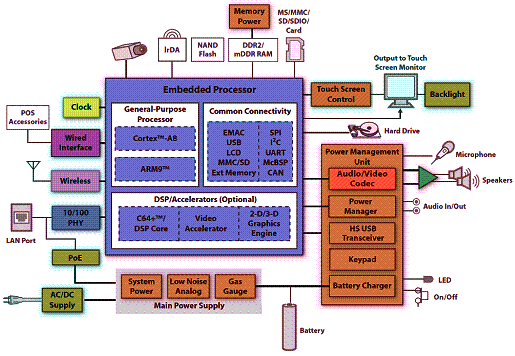

O quarto guia é o Human Machine Interface Guide (IHM - Interface Homem-Máquina que, conforme o nome sugere trata de soluções para o interfaceamento entre equipamentos industriais e seus operadores. As soluções disponíveis neste guia são dadas pelo diagrama da figura 4, possibilitando aos projetistas encontrar a configuração ideal para sua aplicação totalmente centralizada em produtos Texas Instruments.

Figura 4 - Soluções IHM dadas pelo Guia da Texas Instruments

Finalmente temos o Industrial Motor Control Guide, um guia de soluções para o controle de motores. Nesta documentação temos soluções para motores de passo, motores DC sem escovas, Motores DC com escovas, motores sincronizados de imã permanente e motores AC de indução. Na figura 5 temos um exemplo de aplicação mostrado no guia.

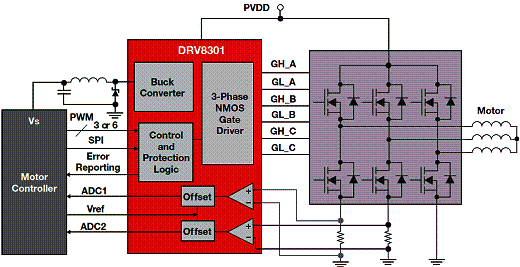

Figura 5 - Exemplo de solução com o DRV8301 para um motor trifásico DC sem escovas.

Mais informações sobre estes guias e os produtos neles citados podem ser obtidas no site da Texas Instruments (www.ti.com.br) ou com o suporte em: Este endereço de email está sendo protegido de spambots. Você precisa do JavaScript ativado para vê-lo..
