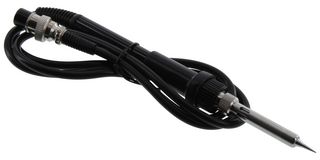

No passado, a ferramenta básica e única para os trabalhos de soldagem era o soldador comum, ou ferro de soldar. Alguns podiam ter mais de um para potências diferentes conforme o trabalho e até mesmo uma pistola de soldar de aquecimento instantâneo.
Nota: Artigo publicado também na Revista INCB 16 - 2023
No entanto, da mesma forma que a eletrônica evoluiu com componentes cada vez menores, cada vez mais delicados e com um número de terminais cada vez maiores, também evoluiu o processo de soldagem e dessoldagem, ou seja, o retrabalho.
Além disso, a própria solda evoluiu sendo encontrados equipamentos antigos com a solda tradicional com chumbo de menor ponto de fusão e equipamentos modernos usando solda sem chumbo com maior ponto de fusão.
Isso significa a necessidade não apenas com soldadores com pontos apropriadas para cada tipo de serviço, mas a necessidade de ajustes de temperatura e até do tempo de uso ou aplicação.
Assim, as estações de soldagem ou retrabalho (Soldering Rework Statio) se tornaram um recurso indispensável para quem projeta, ponta ou repara equipamentos eletrônicos.
Profissionais e mesmo amadores devem ter uma em sua bancada, indo bem além do simples soldador para ter maior segurança e eficiência na troca ou montagem de componentes em circuitos eletrônicos.
Uma estação de solda
O que deve ter uma estação de solda para reunir os principais recursos que o profissional ou amador precisa para seu trabalho?
Analisamos os tipos disponíveis no mercado e escolhemos uma que reúne uma boa relação custo/benefício e que, portanto, recomendamos.

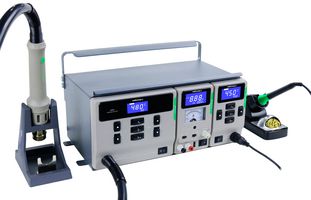

Assim, falaremos um pouco neste artigo da estação de retrabalho MP74031 da Multicomp que pode ser obtida através da Latere no link abaixo. Essa estação, bastante completa é mostrada na figura 2;
Ela contém todos os recursos para o trabalho de soldagem e dessoldagem de componentes eletrônicos, verificação de circuitos e até alimentação. De fato, ala possui fonte de alimentação de 15 V x 3 A , uma fonte de ar quente de 1 kW e um ferro de soldar de 65 W.
Outros destaques desta estação de trabalho são:
Estação de solda
• Modo de espera automático, desligamento automático, temporização inteligente.
• Com função de alarme buzzer.
• Bloqueio de temperatura, calibração de temperatura e função de alarme de temperatura.
• Função de proteção por senha e função de interruptor de ligação de temperatura
• O microcontrolador controla a calibração da temperatura.
• O visor LCD recém-projetado torna os controles visuais.
• Botões para predefinir ou alternar temperaturas usadas com frequência (1,2,3)
• Faixa de temperatura: 200°C a 450°C
• Ponta de solda curvada cônica
Estação de ar quente
• O display LCD torna os controles visíveis.
• Função de comutação da unidade de temperatura.
• Bloqueio de temperatura, função de trabalho de temporização.
• O microcomputador de chip único controla a calibração de temperatura e compensação de trabalho constante.
• Fluxo de ar potente e ventoinha sem escovas.
• Fácil de substituir o aquecedor conectável.
• Faixa de temperatura: 100°C a 480°C
• Fluxo de ar: 90L/min (Máx), 20L/min (Mín)
Fonte de alimentação DC
• A interface USB, exibições de duas telas.
• Usando ajuste de string digital MCU, baixa ondulação, baixo ruído e alta estabilidade.
• Adotando design de medidor duplo, mais adequado para equipamentos de telecomunicações.
• Velocidade de resposta de carga dinâmica rápida para otimizar o equipamento de comunicação.
• Suporta recuperação automática de proteção contra sobrecorrente (OCP) e OHP.
• A interface USB independente pode fornecer saída de corrente de 2,1A, suporte DC e proteção contra curto-circuito.
• Suporta tensão dupla e corrente dupla,
Opções de menor custo
É claro que, dependendo do nível de trabalho que o leitor precisa, existem versões menor e de menos recursos. Por exemplo, podemos citar a ferramenta apenas de dessoldagem,
Um exemplo é a MP740686 que consiste numa versão de estação de solda para 110 V com diversos acessórios de utilidade,
A MP740686 da Multicomp Pro é uma estação de solda econômica de 65 W com tela LCD que facilita a visualização do controle. A temperatura controlada por MCU do ferro de solda pode ser facilmente ajustada com alta precisão. Além disso, a unidade tem uma opção para pré-configurar ou alternar 3 temperaturas usadas com frequência, disponíveis com o apertar de um botão.
Para maior segurança, a estação de solda tem espera automática, desligamento com configuração de hora inteligente e funções de proteção por senha. O MP740686 também vem completo com ferro de solda, porta-ferro com fio esférico de cobre, manual, fio terra e plugue garantindo que o conjunto possa ser usado direto da caixa.
