Marca: Force Line
Defeito: Inoperante
Autor: Alexandre J. Nário
Relato:

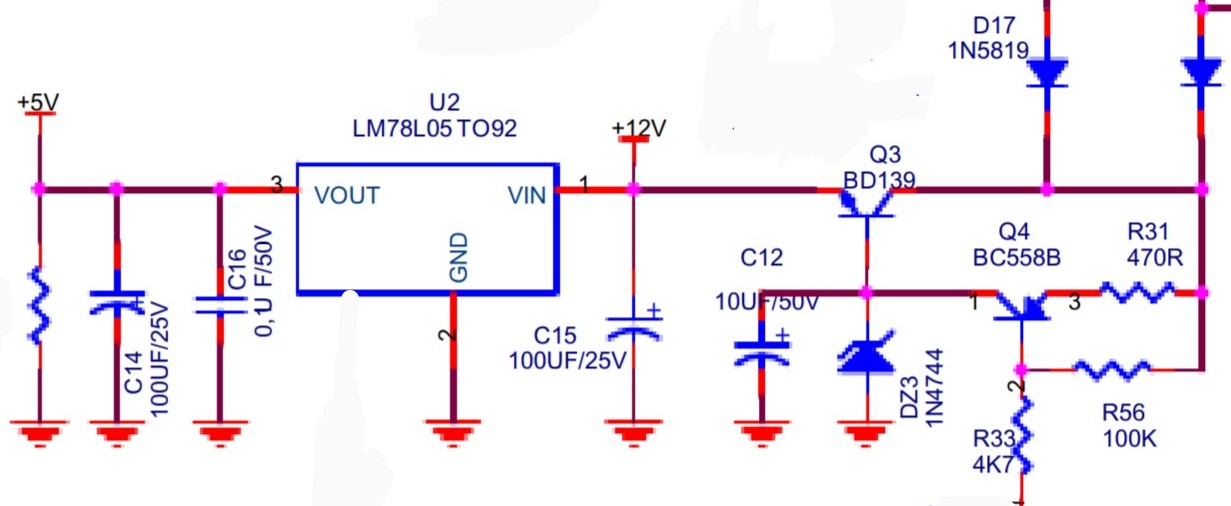

Inicialmente verifiquei que o nobreak não ligava e não tinha os 110V na saída. Observando a PCI, aparentemente nada havia de anormal. Em seguida, fiz uma série de medições nos principais pontos do circuito e ao verificar as tensões no integrado regulador U2 (LM78L05) encontrei os corretos +12V na sua entrada, porém apenas 2,4V na saída, quando o normal seria 5V. Retirei o componente do circuito, fiz um teste de resistência comparada com outro integrado em bom estado e confirmei as alterações. Sua troca resolveu o problema, já que o equipamento voltou a funcionar novamente.
| Clique na imagem para ampliar |
