A rede de alimentação pode induzir roncos nos aparelhos de som. Para se evitar a indução desses roncos, os aparelhos devem ser aterrados. A própria caixa, geralmente de metal, serve como blindagem, evitando que os sinais induzidos pela rede cheguem aos sensíveis circuitos eletrônicos internos.
Obs. Este artigo é de uma publicação nossa de 1986, no entanto é ainda atual pelas técnicas que ensina. Trata-se de artigo de utilidade para quem deseja reparar ou recuperar equipamentos da época. Os artigos que seguem este e outros do site fornecem técnicas da mesma época para reparação desses equipamentos.
O aterramento normalmente é feito aproveitando-se um dos polos da rede de alimentação (neutro) que tem conexão elétrica com a terra.
Entretanto, se tivermos diversos aparelhos de som interligados, os aterramentos feitos em polos diferentes da rede, ou pequenas resistências internas aos circuitos podem provocar a indução de roncos e ate o aparecimento de distorções.
Para se evitar o problema de roncos em aparelhos de som existem diversos procedimentos.
a) O primeiro consiste em encontrar a posição da tomada ideal para que não ocorra a indução. Num aparelho simples de som, como gravadores, e até mesmo pequenos receptores de FM alimentados por eliminadores de pilhas, a rotação da tomada em 180 graus (meia volta) pode ajudar na redução do nível de ronco. (figura 1)
Nota: nas tomadas modernas, em que já existe um terceiro terminal de terra este procedimento não é possível.
b) Um segundo procedimento pode ser a colocação de um capacitor na fonte de alimentação, conforme mostra a figura 2.
Este capacitor deve ser de poliéster ou cerâmico, com tensão de trabalho de pelo menos 450 V.

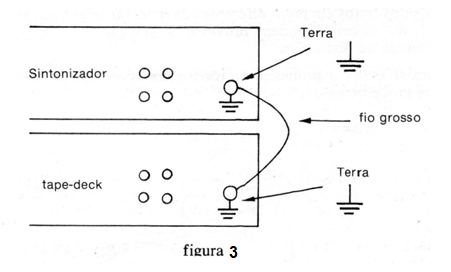

c) Nos aparelhos interligados (módulos de som) existem bornes de conexão à terra, conforme mostra a figura 3, os quais devem ser interligados por meio de cabo apropriado.
A ausência desta interligação ou um problema de mau contato pode levar o aparelho de som a perda de rendimento, distorções, e até mesmo ao aparecimento de roncos na ausência de sinal (zumbidos).
d) Cabos de passagem de sinais, como os que interligam os aparelhos e os que são ligados ao braço do toca-discos, também podem ser motivo de problemas de captação de zumbidos.
A malha externa destes cabos deve fazer contato com o chassi ou massa do aparelho via o jaque de entrada, conforme mostra a figura 4.
Num jaque RCA ou do tipo P2 a malha é ligada ao conector externo de modo a fazer contato com a massa ou terra. Se esta ligação apresentar problemas ou for invertida, ocorre então a produção de roncos.
