Marca: Toledo
Defeito: Não funciona
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Ao ligar o aparelho, percebi que o display não acendia. Ao abri-lo, verifiquei que havia tensão sobre o capacitor C10. Prosseguindo na análise observei que ao colocar o multímetro na escala DC no terminal do gate do Power FET Q1, o ponteiro do instrumento oscilava. Inicialmente testei os componentes de polarização, acoplamento e desacoplamento do circuito integrado U1 (responsável pelo disparo do FET), além de verificar a tensão de +B. Estavam todos normais. Fiz então a substituição do CI U1 (UC3842) e, com isso, o aparelho voltou a funcionar normalmente.

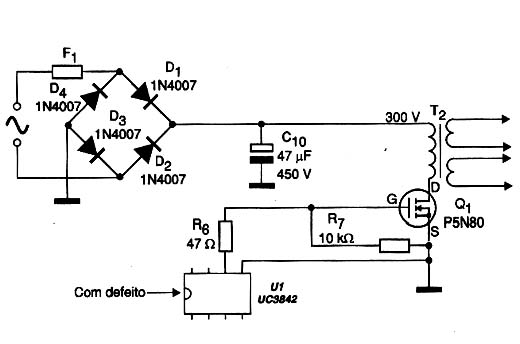

Diagrama do setor do aparelho desenhado pelo autor.
