Marca: Nintendo
Defeito: Não funciona
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Este aparelho é considerado o melhor videogame de 16 bits existente. Inicialmente verifiquei a fonte (que é externa), constatando que estava em boas condições, mas com a polaridade invertida. Feita a correção da polaridade, liguei o aparelho, mas ele não funcionou (O LED Power nem mesmo acendeu). Abri o aparelho e segui a malha de +B até encontrar o fusível SMD F1 (1,5 A) aberto. Troquei o fusível e ainda coloquei um diodo 1N4001 em série para prevenir qualquer inversão de polaridade da fonte. Com isso o videogame voltou a operar normalmente.

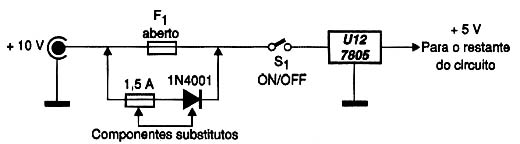

Diagrama do setor do aparelho desenhado pelo autor.
