Defeito: Funcionamento intermitente
Autor: Alexandre José Nário - Jataúba - PE
Relato:

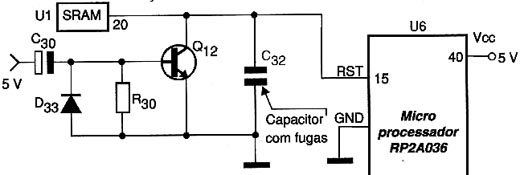

Como este videogame apresentava um comportamento de desligar aleatoriamente, as suspeitas recaíram sobre dois circuitos principais: fonte de alimentação e circuito de reset do microprocessador. Analisando a fonte, nada de anormal foi encontrado. Parti então para circuito d reset (terminal 15 do CI-06). Quando colocado no nível baixo, esse terminal reposiciona todas as informações básicas de funcionamento do micro, todas as vezes que se liga a alimentação. Conferindo a tensão neste pino, notei que não aterrava ao conectar a fonte de alimentação ou a tecla de reset. Analisando a malha do reset encontrei o capacitor C32 (10 nF) com fugas elevadas. Feita sua troca, o aparelho não apresentou mais problemas.
