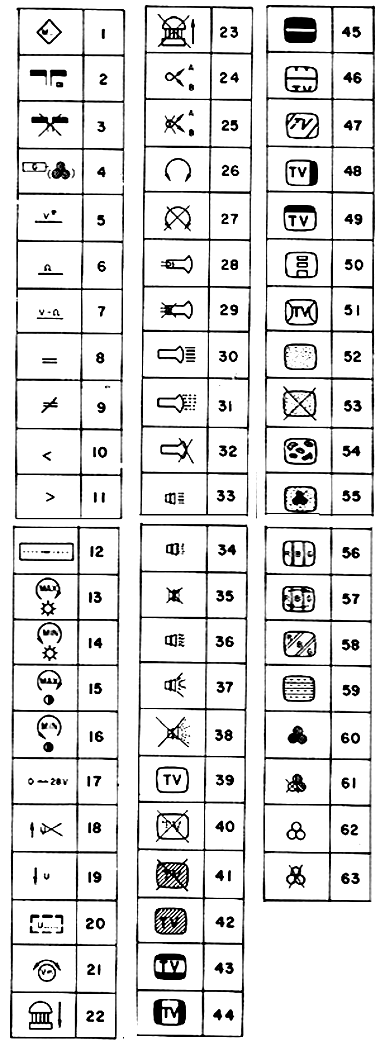

Muitos manuais e esquemas de televisores adotam símbolos para indicar pontos de testes, eventuais pontos de causas de falhas ou ajustes. Esta simbologia é muito importante para o profissional e é dada na tabela abaixo.
Significado:
1. Ponto de medição
2. Aplicar sinal monocromático na antena
3. Remover sinal da antena
4. Aplicar sinal de croma
5. Realizar medida de tensão
6. Realizar medida de resistência
7. Verificar circuito
8. Não há desvios
9. Com desvios
10. Menor que
11. Maior que
12. Comprovar circuito entre os pontos...
13. Controle de luminosidade no máximo
14. Controle de luminosidade no mínimo
15. Controle de contraste no máximo
16. Controle de contraste no mínimo
17. Tensão ajustável
18. Remover a unidade
19. Colocar a unidade
20. Substituir a unidade
21. Tensão de alimentação flutua
22. Ligar o plugue
23. Desligar o plugue
24. Ligar em curto os pontos A e B
25. Desfazer o curto entre A e B
26. Ajuste geral
27. O ajuste não deu resultado
28. Filamento do cinescópio acende
29. Filamento do cinescópio não acende
30. Luminosidade normal
31. Luminosidade insuficiente
32. Sem luminosidade
33. Som normal
34. Som baixo
35. Não há som
36. Som distorcido
37. Ruído normal no alto-falante
38. Ruído fraco no alto-falante
39. Imagem monocromática correta
40. Sem imagem ou imagem fraca
41. Tela uniformemente descolorida com ou sem imagem
42. Pouco ou excesso de brilha com linhas de retraço
43. Pequena amplitude vertical
44. Pouca largura
45. Sem deflexão vertical
46. Sem sincronismo vertical
47. Sem sincronismo horizontal
48. Centralização horizontal incorreta
49. Centralização vertical incorreta
50. Linearidade vertical incorreta
51. Linhas verticais direita e esquerda curvadas
52. Ruído normal em monocromático
53. Ruído fraco ou nulo
54. Manchas de cores em imagem monocromática
55. Ruído de cores em imagem monocromática
56. Imagem em cores correta
57. Vermelho e verde alternando de posição
58. Sequência incorreta de cores
59. Efeito veneziana
60. Cores corretas
61. Uma ou duas cores fracas ou ausentes
62. Cores fracas
63. Cores fracas ou cores ausentes.
