Marca: Thevear
Defeito: Não funciona
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o televisor, a imagem estava com muitos chuviscos e o som com muito chiados. O sinal estava muito fraco. Ao verificar o cabo coaxial do terminal de antena do televisor, a fonte do booster era conectada por um cabo longo, com mais ou menos 10 metros de comprimento. Ao chegar na entrada do booster, o LED indicador da fonte estava apagado. Verificando a fonte encontrei o transformador TR1A como primário aberto 110/110 V 12 V x 200 mA. Feita a adaptação com TR1B e as modificações nos diodos da fonte 110/220 V x 12 V + 12 V x 300 mA, o aparelho voltou a funcionar corretamente.

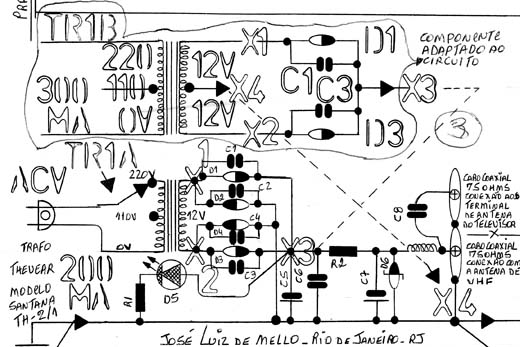

Diagrama do setor com defeito feito pelo autor.
