Marca: Philips
Defeito: Inoperante
Autor: Alexandre José Nário – Jataúba – PE
Relato:

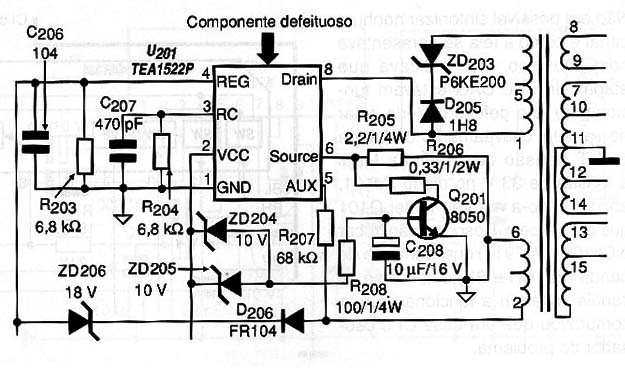

Inicialmente, desliguei os conectores CON202 e CON203 com o objetivo de isolar a fonte do restante do circuito e, ao medir as tensões nos conectores, encontrei-as todas zeradas, o que confirmava que o defeito estava realmente na fonte chaveada. Por ser uma fonte simples e com poucos componentes, fiz os testes com o ohmímetro (aparelho desligado da rede) e não descobrindo nada de anormal, suspeitei do integrado U201 (TEA1522P), responsável pelo chaveamento de toda a fonte. Retirei o integrado do circuito e fiz o conhecido teste de resistência comparada com outro componente novo. As diferenças de valores entre os dois integrados evidenciaram que o U201 estava com defeito. Deita a troca, o aparelho voltou a funcionar novamente.
