Marca: LG
Defeito: Inoperante (ligado em tensão errada)
Autor: Alexandre José Nário – Jataúba – PE
Relato:

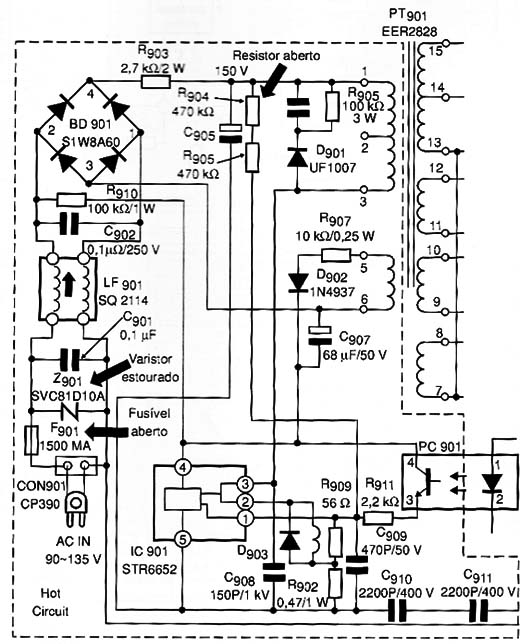

Como o aparelho havia sido ligado em tensão errada, iniciei a análise pela fonte chaveada (SMPS). Com uma simples inspeção visual, percebi que o varistor Z901 (SVC681D10A) estava estourado e o fusível F901 (1,6 A) aberto. Substitui ambos e liguei o DVD numa lâmpada de série de 60 W, por precaução. O aparelho permaneceu inoperante. De posse do esquema e com o auxílio do voltímetro, notei que havia tensão no capacitor C905, alimentação esta responsável pela inicialização da fonte. Com o equipamento desligado da rede e com o ohmímetro, fiz alguns testes nos componentes ligados ao IC901, encontrando o resistor R904 (470k) completamente aberto, impedindo a inicialização da fonte. Fiz sua troca e com isso o aparelho voltou a funcionar normalmente.
