Marca: Philco
Defeito: Não reproduz vídeo (áudio normal)
Autor: Alexandre José Nário
Relato:
Pelos sintomas desconfiei do cabeçote e do circuito integrado amplificador das cabeças de vídeo (localizado numa pequena placa conjugada com o cabeçote). Testei de início o flat cable (cabo plano multi-vias que liga as cabeças de vídeo à placa principal), encontrando-os em perfeitas condições. Com o auxílio do esquema elétrico verifiquei que as tensões do IC amplificador das cabeças de vídeo (M56747P) estavam alteradas. Testei os componentes de polarização acoplamento e desacoplamento, além das linhas +B do integrado, não encontrando nada de anormal. Substitui o circuito integrado responsável pela amplificação das cabeças de vídeo e com isso, o videocasste voltou a reproduzir o vídeo de forma normal.

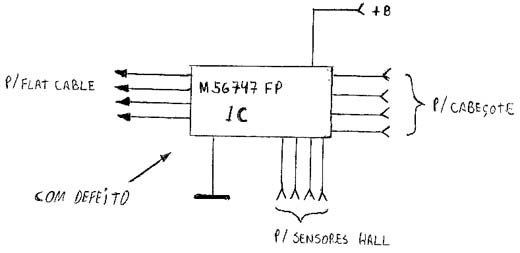

Diagrama do setor com defeito feito pelo autor.
