Marca: Aiwa
Defeito: Funcionamento intermitente
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Como o aparelho só entrava em funcionamento após várias tentativas, inicialmente procurei por um mau contato ou solda fria na PCI. Estava tudo normal. Liguei o aparelho na tomada, mas ele não funcionou, mesmo com todas as tensões da saída da fonte normais e sem ripple. Suspeitei de problemas no circuito de clock e reset, pois são comuns levarem a esse tipo de defeito. Ao verificar o capacitor C154 (1 µF x 50 V) fora do circuito, encontrei-o com fugas elevadas. Esse capacitor é responsável pela inicialização (reset) do microprocessador IC101. Feita a substituição do capacitor, o aparelho voltou a operar corretamente.

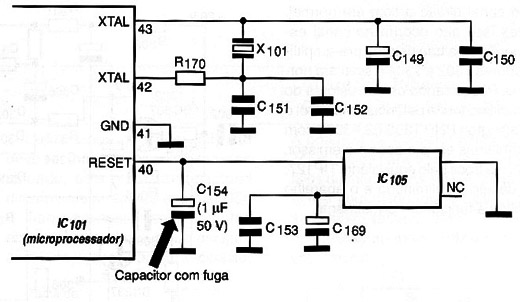

Diagrama do setor do aparelho fornecido pelo autor.
