Defeito: Inoperante
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Ao ligar o microondas percebi que o display não acendia. Abri o aparelho e examinei inicialmente o fusível F1 (10ª) encontrando-o aberto. Troquei este fusível, mas ao alimentar o aparelho, ele queimou novamente. A suspeita recaiu então sobre os componentes da fonte de alimentação, no setor em que circulam correntes intensas. Testei alguns componentes ativos chegando ao integrado regulador de tensão Q1 (LM7808) que estava totalmente em curto. Fiz a sua substituição e com isso o aparelho voltou a funcionar normalmente.

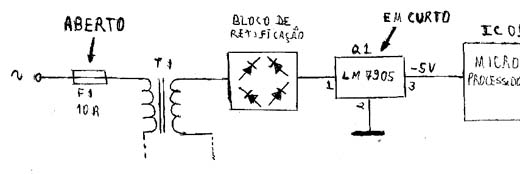

Diagrama do setor em que o problema se manifestou, desenhado pelo autor.
