Marca: Consul
Defeito: Funcionam apenas algumas das teclas de membrana
Autor: Junior de Fátima Lima – Ibitira – BA
Relato:
Tudo indicava que o problema estava nas membranas do teclado. Realizei a troca, mas isso não resolveu. Fui então analisar a placa do painel fechando em curto no conector do cabo as funções correspondentes. Verifiquei que só ativava as funções durante um minuto (reaquecer e ligar). Fui então aos diodos D15 a D23 encontrando todos em bom estado. Com isso, ficou comprovado que o problema estava no CI01. Feita a troca do circuito integrado, todas as funções voltaram a funcionar normalmente.

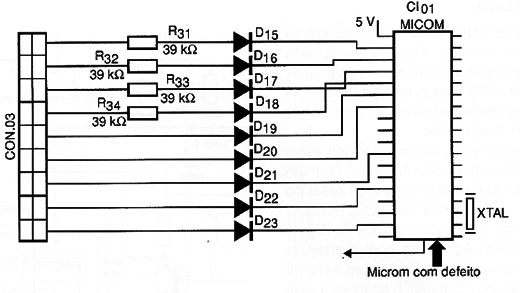

Diagrama do setor do aparelho fornecido pelo autor.
