Defeito: Não funciona
Autor: Alexandre José Nário – Jataúba - PE
Relato:
De início testei o fusível, encontrando-o aberto. Substitui-o e liguei o aparelho em série com uma lâmpada de 40 W, para evitar nova queima do fusível. Passei então a verificar se havia tensão na saída dos CIs reguladores U4, U5, U6 re U13. Mas, só havia tensão em U6 (7818). Analisando o circuito e testando o CI U5, encontrei-o aberto, assim como o resistor R128 de 10 ohms x 1W. Fiz a substituição dos componentes e com isso o aparelho voltou a funcionar normalmente.

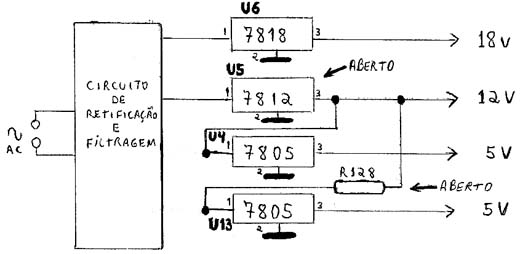

Diagrama do setor do aparelho desenhado pelo autor.
