Defeito: Não aciona o servomotor
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Pós ligar um servomotor no receptor do cliente, não houve a mudança de polarização vertical/horizontal. Conclui então que o defeito estava no circuito interior ao receptor. Analisando o diagrama do aparelho, observei que o componente responsável por gerar o pulso para a mudança de fase é o integrado U9 (NE555). Inicialmente, testei os componentes periféricos do integrado U9, mas não encontrei nada de anormal. Retirei o integrado do circuito e realizando medidas de resistência comparadas a um componente em bom estado, ficou comprovado que havia alterações no CI U9 (NE555). Efetivada a substituição, o problema foi sanado e o aparelho voltou a funcionar normalmente.

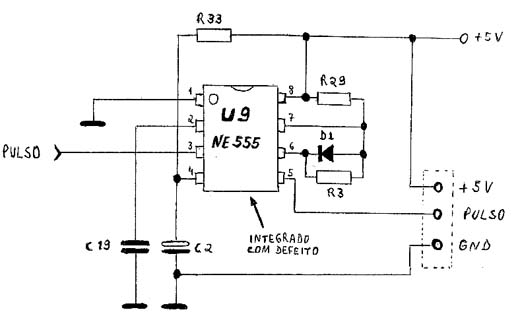

Diagrama do setor do aparelho onde se manifestou o defeito.
