Marca: Tecsat
Defeito: Não muda a polarização (vertical/horizontal)
Autor: Alexandre José Nário
Relato:

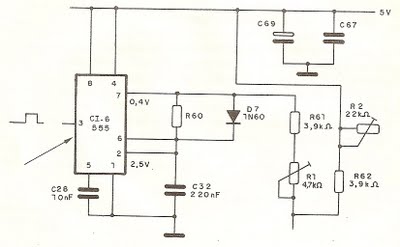

De início liguei o receptor num rotor-polar que tenho para testes e não houve atuação normal na polarização ao mudar a chave vertical/horizontal. Conclui que o defeito estava no circuito interno do receptor, responsável de produzir o pulso para a antena. Ao abri o aparelho notei que o circuito que gera o pulso tem como componente principal o integrado IC06 (LM555); Com o voltímetro constatei que suas tensões estavam muito diferentes em relação ao esquema elétrico. Desliguei o aparelho e com o ohmímetro, verifiquei todos componentes associados ao IC06. Todos estavam bons. A solução foi a troca do integrado e com esse procedimento o defeito desapareceu.
