Marca: Century
Defeito: Ao ligar o receptor o funcionamento é normal, mas o televisor não liga.
Autor: Junior de Fátima Lima – Ibitira – BA
Relato:
Para descobrir se o defeito estava no receptor, desliguei a tomada da TV e o liguei separadamente na rede. O funcionamento foi normal. O primeiro passo foi verificar o relé K1, que estava bom. Em seguida, o diodo D1 (1N4007) e o transistor QF2 (BC547) que também estavam sem problemas. Mas, ao testar o resistor R1 de 470 Ω, encontrei-o aberto. Feita a troca deste resistor, o aparelho voltou a funciona normalmente.

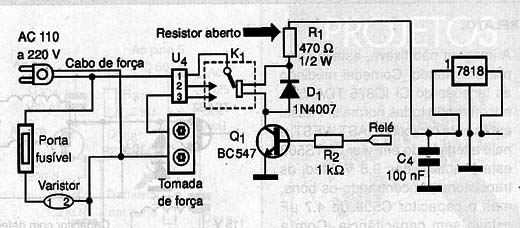

Diagrama do setor do aparelho fornecido pelo autor.
