Marca: Freesat
Defeito: Acionamento deficiente do servometor
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Ao ligar o receptor, notei que a mudança de polarização horizontal/vertical só ocorria após várias tentativas de acionamento na chave de polaridade. Com o auxílio do diagrama elétrico, localizei o setor responsável pela mudança de fase do servomotor, que tem com componente principal o circuito integrado U9 (NE555). Depois de retirar alguns componentes associados ao integrado U9, constatei que o diodo D1 (1N4148) apresentava uma resistência em torno de 1 k Ω no sentido inversor (fuga). Feita a troca desse componente, o aparelho voltou a funcionar sem problemas.

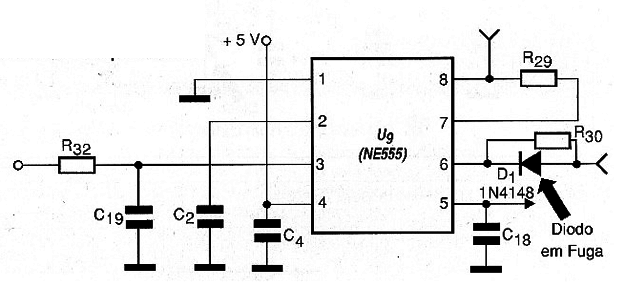

Diagrama do setor do aparelho fornecido pelo autor.
