Marca: Tecsat
Defeito: Não Funciona
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
O aparelho conectado com o sistema parabólico não funcionava. Não sintonizava os canais. Pesquisando o circuito da fonte de alimentação linear encontrei os diodos retificadores em bom estado, porém o IC regulador ICU2 7805 estava aberto. Feita a troca do circuito integrado a tensão normalizou na saída e com isso o aparelho voltou a funcionar corretamente.

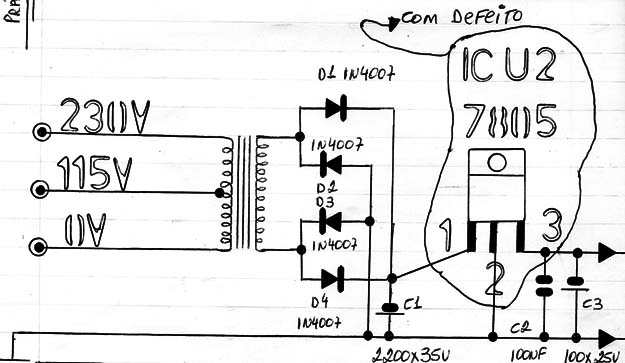

Diagrama do setor com defeito feito pelo autor.
