Marca: Sanyo
Defeito: Pouco brilho e sem foco
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, o som e a imagem estavam bons, porém havia pouca luminosidade na tela e, além disso, ela encontrava-se fora de foco. Verificando o circuito, cheguei ao cinescópio onde conferi as tensões. Encontrei os pinos 4, 6 e 13 com as tensões alteradas. Com o multímetro, testei os resistores R608 e R609 constatando que eles estavam com os valores alterados. Feita a troca desses resistores, o televisor voltou a ter sua imagem normal.

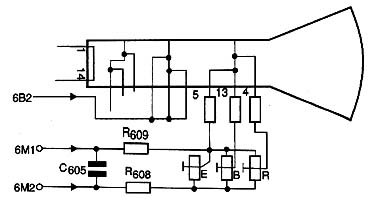

Diagrama do setor do aparelho desenhado pelo autor.
