Marca: Microssonik
Defeito: Tela do TVC apenas com retraços. Ausência do sinal de vídeo e demais funções normais
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:

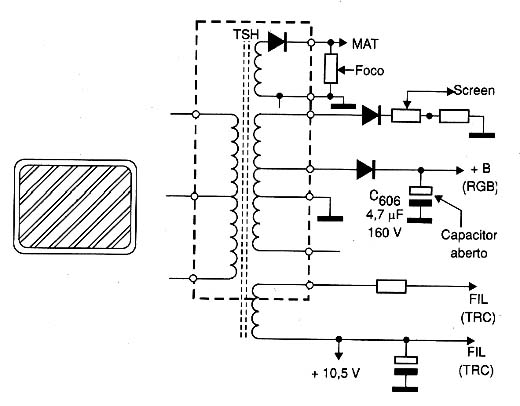

Quando o aparelho era ligado a uma fonte de alimentação, a tela do TRC se iluminava formando barras de retraço mais claras. O sintoma apresentado levou-me a imaginar que o circuito integrado IC301 (TDA3560) fosse o responsável pelo defeito. Cheguei inclusive a substituí-lo sem sucesso. Após analisar melhor o problema, cheguei à conclusão que ele poderia estar nas imediações do TSH. Assim, fiz um exame criterioso em todos os capacitores eletrolíticos de fontes que alimentam as grades screen, os amplificadores de saída RGB e a linha de filamento do TRC. Encontrei o capacitor C606 de 4,7 µF x 160 V, responsável pela filtragem da tensão que alimenta o circuito RGB totalmente aberto. Efetuada sua troca e feitos alguns ajustes, o aparelho voltou a funcionar normalmente.
Nota importante:
Essas barras mais claras que se apresentavam na tela do TRC levaram-me a imaginar e até suspeitar de alguma falha no circuito de apagamento ou deficiência da filtragem das tensões que alimentam o estágio de saída RGB, embora esse estágio fosse o último que examinei detalhadamente.
