Marca: Colorado
Defeito: Não estabiliza nem o vertical nem o horizontal
Autor: Volnei dos Santos Gonçalves - Pelotas - RS
Relato:
Em primeiro lugar, verifiquei os componentes do separador de sincronismo, os quais estavam normais. Observei que um dos transistores do separador estava com a base ligada ao pino 5 do CI 101. Substitui o CI mas o problema continuou. Passei então a verificar os componentes ligados a este CI. Ao testar C123 constatei que estava aberto. Com a troca deste capacitor, o televisor voltou a funcionar normalmente.

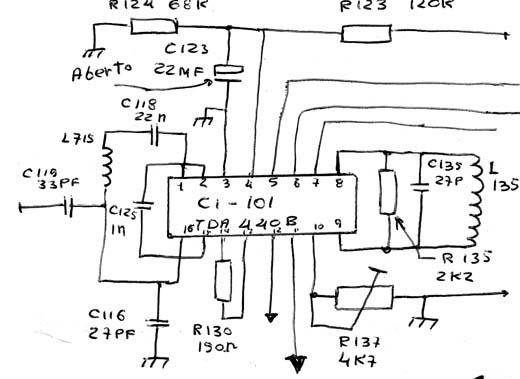

Diagrama do setor com defeito feito pelo autor.
