Defeito: Sem Trama e Sem som
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ligando a chave Power do aparelho, apenas acendia o diodo LED Power Standby mas ele não funcionava. Pesquisando o circuito da fonte de alimentação chaveada não encontrei nada de anormal. Passei a pesquisa para o circuito de varredura horizontal onde encontrei carbonizado com o núcleo do flyback o enrolamento dos pinos 5,6 e 7. Feita a troca do transformador o aparelho voltou a funcionar normalmente.
![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0141_01.jpg)

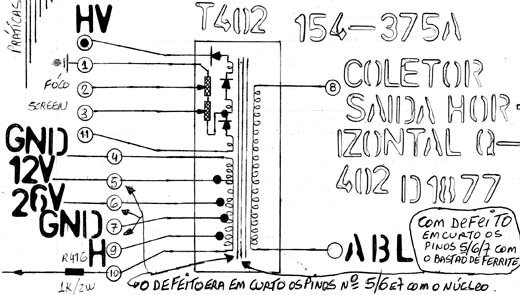

Diagrama do setor com defeito feito pelo autor.
