Defeito: Inoperante
Autor: Alexandre José Nário - Jataúba - PE
Relato:
De acordo com o sintoma, comecei a análise verificando se havia tensão sobre o capacitor de filtragem da fonte primária C805. A tensão estava normal, embora isso não indique que a fonte esteja oscilando. Em seguida, fui verificar se havia tensões no secundário do transformador chopper T801. Tudo normal. Parti então para verificar se havia alimentação no coletor do transistor de saída horizontal Q402. Não havia tensão. Com o aparelho desligado da rede e com o auxílio do multímetro na escala X1 seguir a malha que fica entre T801 e o coletor de Q402. Encontrei o fusistor FR401 (1 ohm) aberto. Feita sua troca, o televisor votou a funcionar normalmente.

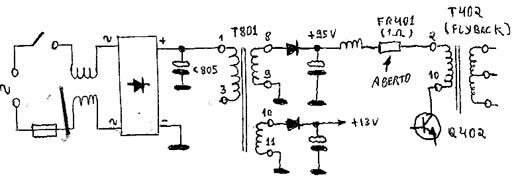

Diagrama do setor com defeito feito pelo autor.
