Defeito: Totalmente inoperante
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:
Antes de alimentar o aparelho, realizei uma verificação na continuidade dos componentes da fonte primária, desde o cabo de alimentação até a fonte +B de 220 V, não encontrando nada de anormal. Prosseguindo com as medidas, constatei que havia uma interrupção na linha de alimentação do +B1 até o coletor do transistor Q905 (2SD621M) e assim, depois de verificar todos os componentes desta linha, encontrei o primário de T902 (pinos 2 e 4 do TSH) aberto. Realizei a substituição do T602 e com isso o funcionamento do televisor foi restabelecido.
Nota: ao encontrar T902 aberto, imaginei que o transistor Q905 ou o diodo amortecedor Q971 estivessem em curto, no entanto, estes dois componentes estavam normais, assim como todos os componentes da fonte de 220 V (+B1).

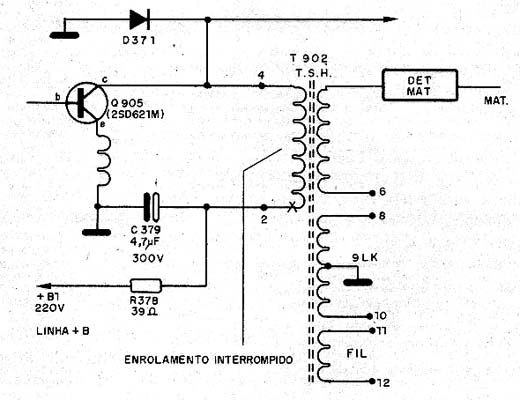

Diagrama do setor do aparelho fornecido pelo autor.
