Marca: Braksonic
Defeito: Inoperante
Autor: Junior de Fátima Lima – Ibitira – BA
Relato:
O cliente havia levado o aparelho em outra oficina. Ao abrir o televisor, percebi que tinha alguns componentes soltos. Testei o resistor de 3,3 Ω x 7 W, que estava aberto e o STRS0103 que estava em curto. Troquei estes componentes, e com isso, o televisor funcionou por apenas alguns minutos e em seguida parou. Testei o diodo ligado ao +B do flyback (RU2) encontrando queimado. Troquei-o mas ele votou a queimar. Substitui este diodo por um SKE3-2 e com isso o defeito desapareceu.

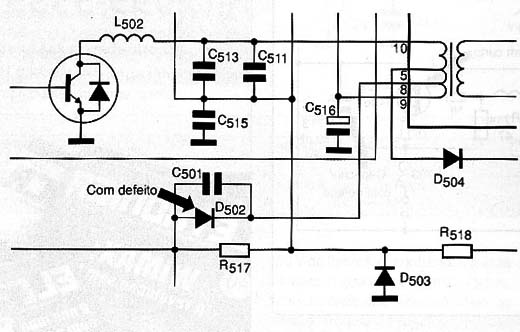

Diagrama do setor do aparelho fornecido pelo autor.
