Marca: Sony
Defeito: Inoperante
Autor: Junior de Fátima Lima – Ibitira – BA
Relato:
Comecei a análise pela fonte e com o televisor desligado testei todos os componentes deste circuito. Testei os transistor Q602 e Q603 (2SC4834) os quais estavam em curto. Coloquei outros, mas o problema persistia. Com o esquema em mãos medi as tensões dos transistores Q602 e Q603 não encontrando nada de anormal. Testei então R606 de 0,1 ohm, encontrando-o aberto. Feita a troca deste componente, o problema desapareceu.

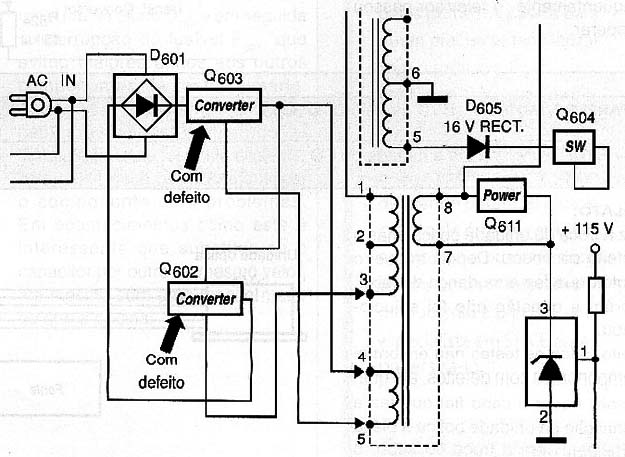

Diagrama do setor do aparelho fornecido pelo autor.
