TV CTP 6765 U- (SER351)

2024_11_tme

Detalhes: Escrito por: Alexandre José Nário

Marca: Sanyo

Defeito: Inoperante

Autor: Alexandre José Nário – Jataúba – PE

Relato:

Datasheet do rata-se de um defeito característico da fonte de alimentação. Abri o aparelho e com o multímetro comecei a testar os componentes da fonte chaveada, principalmente no setor em que circulam correntes intensas. Um resistor de grande dissipação, por exemplo, é um indicativo de que no local circula uma corrente intensa. Ao testar o resistor R322 (22 ohms x 7 W) encontrei-o aberto.| Fiz a troca e com isso, o aparelho voltou a funcionar normalmente.

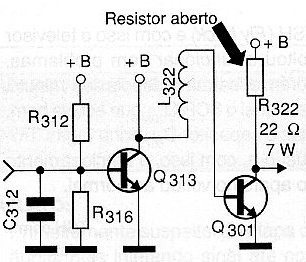

Diagrama do setor do aparelho fornecido pelo autor.

Diagrama do setor do aparelho fornecido pelo autor.
