Marca: Sanyo
Defeito: Inoperante
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Como o aparelho estava inoperante, resolvi começar pela fonte de alimentação. Com o voltímetro, verifiquei que a tensão retificada e filtrava estava presente em C707 (300 V). A Partir daí, a tensão de +B segue dois percursos: pino 7 do transformador T701 (Chopper) e pino 2 de IC701 (TDA8380). AO medir a tensão de 17 V no pino 2 de IC701 notei que ela estava ausente. Testei os componentes associados, encontrando o capacitor C716 (100 µF/35 V) com fugas. Este capacitor é o responsável pela partida da fonte chaveada. Feita sua troca, o defeito resolvido.

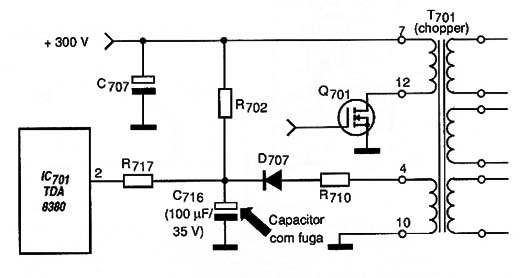

Diagrama do setor do aparelho fornecido pelo autor.
