Marca: Braksonic
Defeito: Inoperante
Autor: Junior de Fátima Lima – Ibitira – BA
Relato:
O cliente havia levado o aparelho a outra oficina. Ao abrir, percebi que haviam componentes soltos. Testei o resistor de 3,3 Ω x 7 W encontrando-o aberto e também o STR50103 em curto. Troquei estes componentes. O televisor funcionou por alguns minutos e em seguida parou. Testei o diodo ligado ao +B do flyback (RU2). Troquei este componente, mas ele voltou a queimar. Substitui então este componente pelo SKE3-12 e com isso o defeito foi sanado.

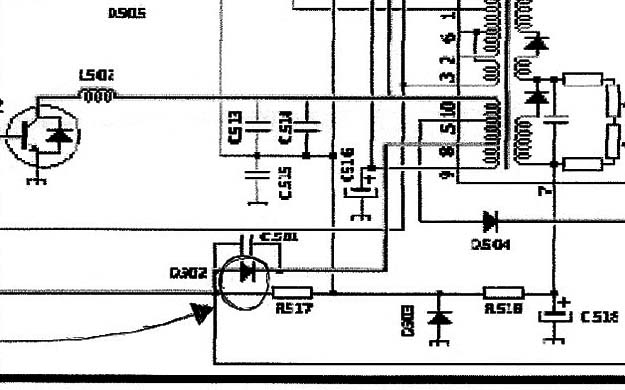

Diagrama do setor do aparelho fornecido pelo autor.
