Defeito: Imagem expandida e com tombamento vertical
Autor: Gilnei de Castro Muller – Santa Maria - RS
Relato:
O som era normal, mas a imagem apresentava tombamento vertical e expansão. Com a ajuda do esquema elétrico, observei que a tensão no coletor de Q801 era a mesma encontrada no emissor (próximo de 13 Vcc). Esse valor de tensão possibilitou que eu concluísse que o transistor estava com alguma avaria. Também me chamou a atenção o fato deste transistor, assim como seu radiador estarem frios. Com o televisor desligado, retirei o referido transistor do circuito, constatando que estava em curto entre o coletor e o emissor. Com a substituição de Q801 por equivalente, a imagem foi estabilizada com seu tamanho normal.

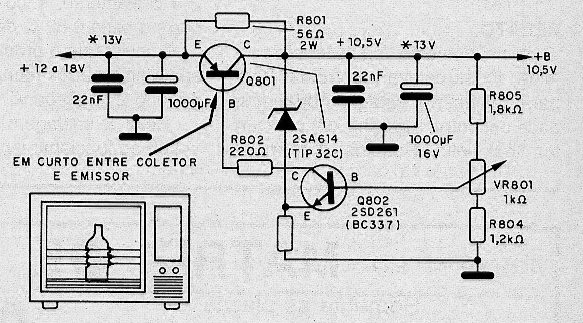

Diagrama do setor com defeito feito pelo autor.
