Defeito: Perda de sintonia dos canais
Autor: Gilnei de Castro Muller - Santa Maria - RS
Relato:
Com muita dificuldade conseguir a sintonia das emissoras e após alguns minutos de funcionamento, ocorria novamente a perda. Iniciei verificando o conector de entrada da antena até o seletor de canais (unidade varicap) e teclado. Como nestes circuitos tudo parecia normal, retirei a placa correspondente a unidade de memória realizando uma cuidadosa inspeção visual e, com o auxílio de uma lente de aumento, pude perceber que as pistas das resistências dos potenciômetros de sintonia estavam gastas. Isto prejudicava a estabilidade da sintonia dos canais. Com a substituição desta placa o problema foi solucionado.
Obs: são considerado os circuitos responsáveis pela seleção dos canais em um sistema varicap a Unidade Varicap e Unidade de Memória. A unidade de memória é formada por teclas (ou integrados chaveadores) e potenciômetros multivoltas (ou microprocessador) . A função da unidade é fornecer as tensões necessárias ao comando da unidade varicap (tensão de sintonia e tensão de chaveamento de bandas).

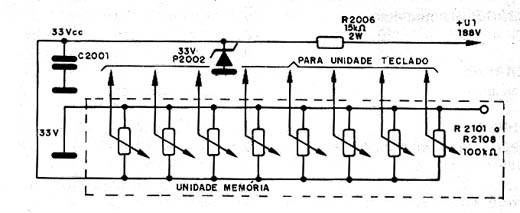

Diagrama do setor com defeito feito pelo autor.
