Defeito:
Interferência na imagem e ruídos no som
Autor:
Gilnei Castro Muller - Santa Maria - RS
Relato:

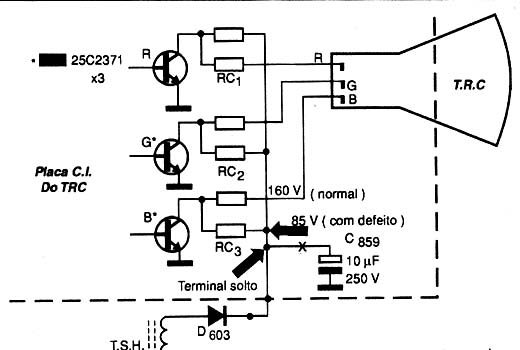

Quando o televisor era alimentado a partir da rede de 220 V, inicialmente e na maioria das vezes, o seu funcionamento era normal, apresentando som e imagem perfeitos. No entanto, depois de determinado tempo, de forma aleatória, a imagem mostrava barras finas e brilhantes que se sobrepunham à imagem normal, ao mesmo tempo em que, ruídos proporcionais às barras eram ouvidos no alto-falante. As barras e os ruídos apresentados pareciam causados por alguma deficiência do filtro da fonte, especialmente na tensão que alimenta os estágios do amplificador de vídeo e de áudio. Após verificar e constatar o bom funcionamento de todos os capacitores do filtro da fonte de +120 V, inclusive da fonte que alimenta o amplificador de áudio, passamos a dedicar maior atenção à fonte responsável pela alimentação da saída RGB. Em um dado momento, quando se manifestou o defeito informado pelo cliente, conseguimos medir a tensão no catodo do diodo D803, que estava bem abaixo do valor especificado no esquema e, além disso, esse valor apresentava flutuação. Ao realizar uma criteriosa inspeção visual na fixação dos terminais dos componentes na placa de saída RGB conectada aos pinos do TRC, localizei o terminal positivo do capacitor C859 de 10 µF x 250 V completamente solto. Após a limpeza e soldagem do terminal do capacitor, o aparelho voltou a funcionar normalmente.
